CSS transform と perspective を使った3Dカルーセルの作り方

はじめに

今回はCSSのperspectiveプロパティとpreserve-3dプロパティを使って3Dカルーセルを作ってみたので、その方法を解説します。カールセルの制御などにはJavaScriptを使っていて、3Dの感じはCSSで表現してます。

👇は完成形のCodePenデモです！(画面幅によっては上手く表示されない可能性があるのでCodePen上で画面を広げてみてください)

↓今回のリポジトリです。

GitHub - nono-k/css-3d-carousel

Contribute to nono-k/css-3d-carousel development by creating an account on GitHub.

github.com

HTML

HTMLは下記の通りになります。今回は要素を8個としsceneとcarouselクラスでラップします。「Prev」「Next」ボタンはcarousel__prevとcarousel__nextクラスとしてます。

index.html

<div class="scene">
  <div class="carousel">
    <div class="carousel__item">1</div>
    <div class="carousel__item">2</div>
    <div class="carousel__item">3</div>
    <div class="carousel__item">4</div>
    <div class="carousel__item">5</div>
    <div class="carousel__item">6</div>
    <div class="carousel__item">7</div>
    <div class="carousel__item">8</div>
  </div>
</div>
<div class="carousel__prev">Prev</div>
<div class="carousel__next">Next</div>

CSS

次に基本的なレイアウトを設定します。各カルーセルの間隔を20pxにするため、widthとheightをcalc(100% - 20px)にしてます。実際のsceneの幅は260pxとしてます。

styles.scss

.scene {
  width: 260px;
  aspect-ratio: 16 / 9;
  position: relative;
  perspective: var(--perspective);
}

.carousel {
  width: 100%;
  height: 100%;
  position: absolute;
  transform-style: preserve-3d;
  transition: transform 1s;
  &__item {
    position: absolute;
    width: calc(100% - 20px);
    height: calc(100% - 20px);
    top: 50%;
    left: 50%;

    transform: translate(-50%, -50%)
    　　　　　　　rotateY(var(--rotateY))
    　　　　　　　translateZ(var(--tz));

    background-color: hsl(var(--hue) 80% 45% / 90%);
    font-size: 3rem;
    color: #fff;
    display: grid;
    place-items: center;
  }
}

3次元を扱えるように、親のsceneクラスにperspectiveプロパティを指定する必要がありますが、この値は後でJavaScript側で計算して設定します。同様にrotateYとtranslateZもJavaScript側で計算して設定します。

カルーセルアイテムの色(--hue)も、JavaScript側で設定します。それでは、JavaScript側のコードを見ていきましょう。

JavaScript

以下、JavaScriptの全コードになります。

script.js

class Carousel3D {
  constructor() {
    this.carousel = document.querySelector('.carousel');
    this.carouselItems = this.carousel.querySelectorAll('.carousel__item');
    this.rotation = 0;
    this.angle = 360 / this.carouselItems.length;

    this.init();
  }
  init() {
    this.setUp();
    this.clickHandler();
  }
  setUp() {
    const scene = document.querySelector('.scene');
    const sceneSize = scene.clientWidth;
    const tz = sceneSize / 2 / Math.tan(Math.PI * this.angle / 180 / 2);

    scene.style.perspective = `${tz * 2}px`;

    this.carouselItems.forEach((item, i) => {
      item.style.setProperty('--hue', `${i * this.angle}deg`);
      item.style.setProperty('--rotateY', `${i * this.angle}deg`);
      item.style.setProperty('--tz', `${tz}px`);
    });
  }
  clickHandler() {
    const prevBtn = document.querySelector('.carousel__prev');
    const nextBtn = document.querySelector('.carousel__next');

    prevBtn.addEventListener('click', () => {
      this.rotation += this.angle;
      this.carousel.style.setProperty('--rotateY', `${this.rotation}deg`);
    });

    nextBtn.addEventListener('click', () => {
      this.rotation -= this.angle;
      this.carousel.style.setProperty('--rotateY', `${this.rotation}deg`);
    });
  }
}

new Carousel3D();

こちらのコードを順に見ていきましょう。

並べる角度を計算する

今回は立体に見えるように並べていくので、並べる角度を計算します。
並べる角度の計算式としては360度から要素の数を割ることで求めることができます。

this.angle = 360 / this.carouselItems.length;

今回は要素の数が8つなので、45度ずつ並べることになります。

立体に見えるように並べる

ここで、立体に見える並べ方について考えてみましょう。

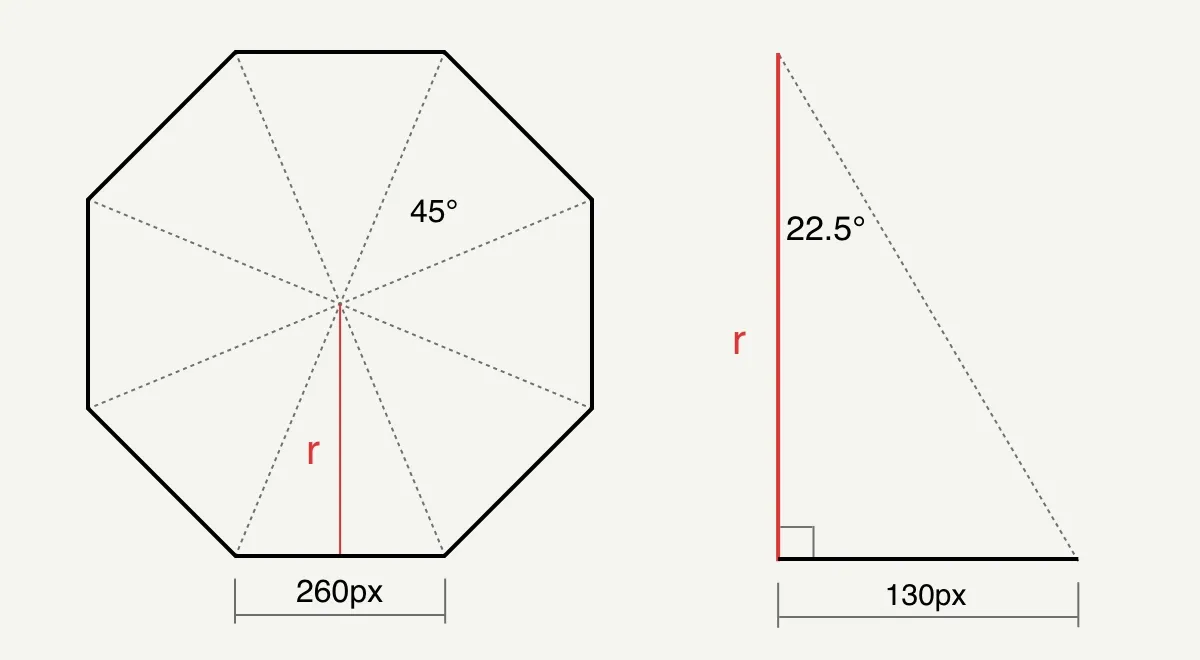

下記の図はカールセルを上から見た図になります。

ここで既知の値としては、カルーセルの幅(260px)と角度(45度)になります。立体に見えるように並べるために欲しい値としては図のrの値になります。rの値は図の右の直角三角形から求めることができます。

r = \frac{130}{\tan(22.5^\circ)}

諸々の計算をしてるのが、setUpメソッドになります。

setUp() {
  const scene = document.querySelector('.scene');
  const sceneSize = scene.clientWidth;
  const tz = sceneSize / 2 / Math.tan(Math.PI * this.angle / 180 / 2);

  scene.style.perspective = `${tz * 2}px`;

  this.carouselItems.forEach((item, i) => {
    item.style.setProperty('--hue', `${i * this.angle}deg`);
    item.style.setProperty('--rotateY', `${i * this.angle}deg`);
    item.style.setProperty('--tz', `${tz}px`);
  });
}

カルーセルを上から見た図を見た通り、親のsceneクラスのperspectiveプロパティの値は、rの値の2倍になるので2倍して設定してます。後は、各カルーセルの--hue、--rotateY、--tzの値をカスタムプロパティに設定しています。

cssを再掲すると、このようになってます。

.carousel {

  &__item {
    transform: translate(-50%, -50%)
    　　　　　　　rotateY(var(--rotateY))
    　　　　　　　translateZ(var(--tz));

    background-color: hsl(var(--hue) 80% 45% / 90%);
  }
}

これで立体に見えるように並べることができました。カルーセルの大きさについては、sceneクラスのwidthプロパティと、--perspectiveの値を変更することで変更できます。最後にカルーセルを回転させるコードを書いていきましょう。

カルーセルを回転させる

上から見た図を見た通り、カルーセルを回転させるためには、Y軸方向に回転させれば良いです。そのようにボタンをクリックした時に、--rotateYの値を変更するコードが以下になります。

clickHandler() {
  const prevBtn = document.querySelector('.carousel__prev');
  const nextBtn = document.querySelector('.carousel__next');

  prevBtn.addEventListener('click', () => {
    this.rotation += this.angle;
    this.carousel.style.setProperty('--rotateY', `${this.rotation}deg`);
  });

  nextBtn.addEventListener('click', () => {
    this.rotation -= this.angle;
    this.carousel.style.setProperty('--rotateY', `${this.rotation}deg`);
  });
}
