GLSLでユニークな特殊効果の画像処理を実装する【モザイク・イラスト調・拡散・VHS調変換】

はじめに

前回は、GLSLで陰影付け処理を応用して波状面・波紋・エンボス処理について解説しました。

今回は、次の特殊効果について実装し解説していきます。

モザイク処理
イラスト調
拡散
VHS調変換

コードは下記のGitHubのリポジトリのsrc/canvasで公開しています。

GitHub - nono-k/webgl-study-note

Contribute to nono-k/webgl-study-note development by creating an account on GitHub.

github.com

モザイク

モザイク処理の表現はGLSLでよく使用される表現ですが、やっていることは指定されたエリア内の画素値をすべて均一にすることによって実現できます。

GLSLではテクセルデータを取得するときに、floorでx,y値を丸めることで実現できます。
まずは、実際のコードをみていきましょう。blockSizeはuniform変数として、モザイクの大きさを変更できるようにしてます。

モザイク処理

#version 300 es
precision mediump float;

uniform sampler2D uTexture;
uniform vec2 uResolution;
uniform float blockSize; // モザイクの大きさ

in vec2 vUv;

out vec4 fragColor;

void main() {
  vec2 uv = vUv;
  vec2 pos = 1.0 / uResolution;

  vec2 block = pos * blockSize;
  vec2 mosaic = (floor(uv / block) + 0.5) * block;

  vec3 color = texture(uTexture, mosaic).rgb;
  fragColor = vec4(color, 1.0);
}

テクセルデータを取得する際の座標位置をmosaic変数とし、x,y値をfloorで丸めています。実際の値を当てはめて考えてみます。

たとえば、blockSizeが10の場合、正規化した座標posに10を掛けることになるので、10x10のエリアを対象に処理が行われます。
floor(uv / block)では、何ブロックの位置にあるかを求めています。また0.5を足すことでブロックの中央に設定しています。このブロック番号をblockで掛けることでuv座標に戻しています。最後にこのmosaic座標でテクセルデータを取得することでモザイクの表現が完成します。

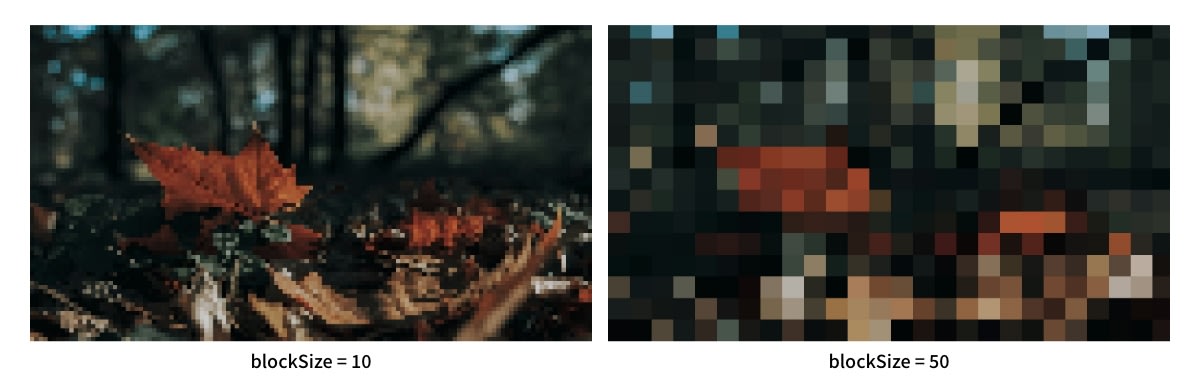

結果は次のようになります。blockSizeの値を大きくするとモザイクの範囲が広くなるのが分かるでしょう。

デモを見る

イラスト調

デモを見る

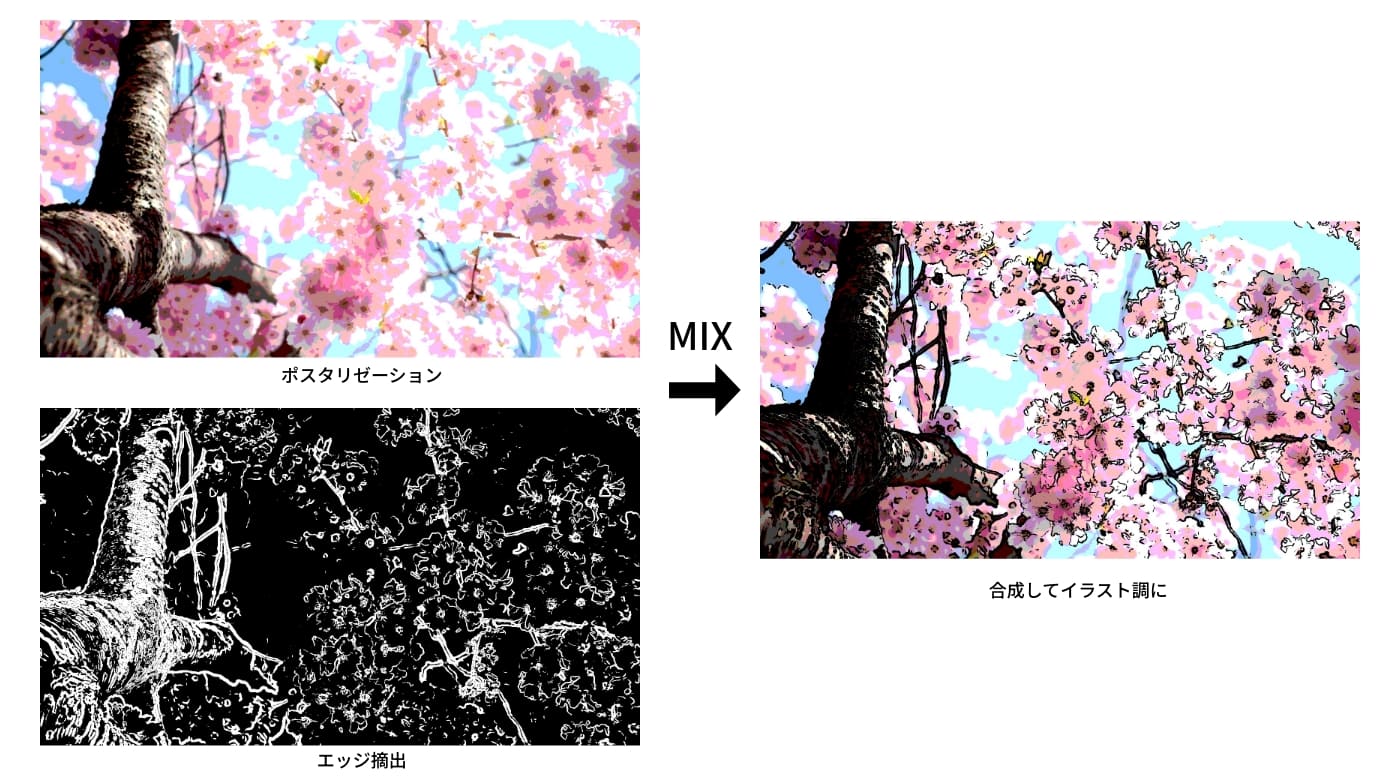

イラスト調の画像処理の方法は、上記画像のように以前紹介したポスタリゼーションとエッジ摘出をしたものをmix関数で線形補間することでイラスト調の画像を生成できます。

ポスタリゼーションとエッジ摘出のコードは次のようになります。エッジ摘出にはSobelフィルタを使用し、勾配の大きさをとるようにします。

ポスタリゼーション

// ポスタリゼーション
vec3 posterization(vec3 texture, float level) {
  return vec3(floor(texture * level) / (level - 1.0));
}

Sobelフィルタによるエッジ摘出

// グレイスケール
float gray(vec3 c) {
  return dot(c, vec3(0.299, 0.587, 0.114));
}

// Sobelフィルタ
float kernelSobelX[9] = float[] (
  -1.0, 0.0, 1.0,
  -2.0, 0.0, 2.0,
  -1.0, 0.0, 1.0
);

float kernelSobelY[9] = float[] (
  -1.0, -2.0, -1.0,
  0.0, 0.0, 0.0,
  1.0, 2.0, 1.0
);

// 勾配の大きさ
float grad(vec2 pos, vec2 uv) {
  float gx = 0.0;
  float gy = 0.0;
  int k = 0;

  for (int y = -1; y <= 1; y++) {
    for (int x = -1; x <= 1; x++) {
      // グレースケールにしてエッジ強度を取りやすくする
      float g = gray(texture(uTexture, uv + vec2(x, y) * pos).rgb);
      gx += g * kernelSobelX[k];
      gy += g * kernelSobelY[k];
      k++;
    }
  }
  return sqrt(gx * gx + gy * gy);
}

デモでは、エッジの太さを調整できるようにするとの、エッジの色を変更できるようにしてます(stroke, strokeColor)。コードは次のようになります。

イラスト調

uniform float level; // ポスタリゼーションのレベル
uniform float stroke; // エッジの太さ
uniform vec3 strokeColor; // エッジの色

void main() {
  vec2 uv = vUv;
  vec2 pos = 1.0 / uResolution;
  // 現画像
  vec3 base = texture(uTexture, uv).rgb;

  // ポスタリゼーション
  vec3 posterization = posterization(base, level);

  // エッジ摘出
  float edge = grad(pos, uv);
  // エッジの太さ調整
  float line = step(1.0 - edge, stroke);

  // ポスタリゼーションとエッジを線の色で線形補間
  vec3 color = mix(posterization, strokeColor, line);
  fragColor = vec4(color, 1.0);
}

拡散

拡散処理は、画素値を周囲の画素にランダムに散らせることで、すりガラスのような効果を実現できます。コードは次のようになります。ここではランダムはsinを使用して簡易的な実装にしています。

拡散

// 簡易ノイズ
float rand(vec2 p) {
    return fract(sin(dot(p, vec2(12.9898,78.233))) * 43758.5453);
}

void main() {
  vec2 uv = vUv;
  vec2 pos = 1.0 / uResolution;

  // ピクセル単位でランダムにずらす
  vec2 offset = vec2(rand(uv), rand(uv + 10.0)) - 0.5;

  vec3 color = texture(uTexture, uv + offset * pos * strength).rgb;
  fragColor = vec4(color, 1.0);
}

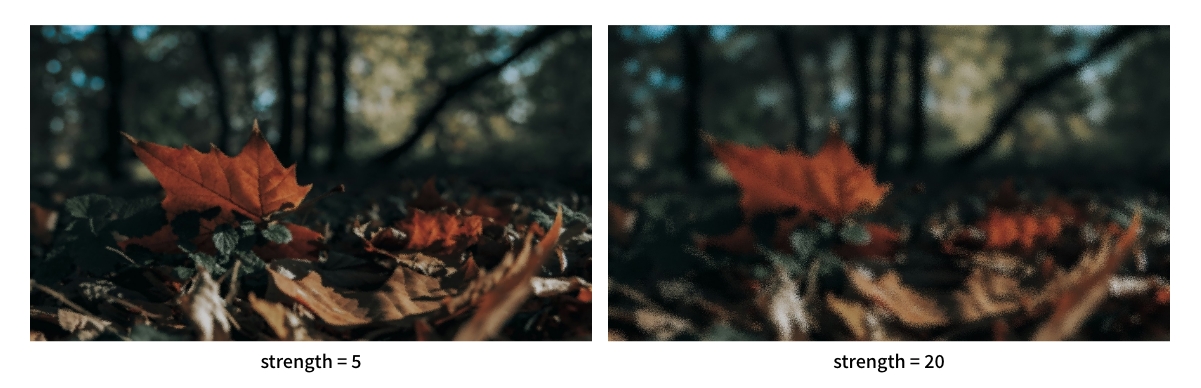

strengthを大きくすると画素がより広範囲に散らばることができます。拡散処理の結果は次のようになります。

デモを見る

結果の画像だと分かりづらいので、デモで確認してみてください！

VHS調変換

VHS調の画像処理のやり方はいろいろありますが、このデモでは次の通りに処理を書いていきVHS調にしていきます。

RGBずらし
レトロ調の色調整
静的スキャンライン
走査線
ノイズ付与
ビネット効果

それでは、ひとつずつみていきます。
このデモでは、時間としてuTimeをuniform変数で用意しています。

RGBずらし

RGBずらしは横方向だけずらすようにします。textureで取得するときにr、g、bをそれぞれ取得するようにします。このデモではrをプラス方向に、bをマイナス方向に0.002ほどずらすようにし、gはそのまま使用します。

RGBずらし

// RGBずらし
vec2 chroma = vec2(0.002, 0.0);
float r = texture(uTexture, uv + chroma).r;
float g = texture(uTexture, uv).g;
float b = texture(uTexture, uv - chroma).b;
vec3 color = vec3(r, g, b);

chromaの値を調整することで、RGBをずらす量を変化させることができます。

レトロ調の色調整

VHSに見えるようにレトロ調にするため、色を調整します。ここでは黄色がかかったレトロ調にするため次のような値を乗算しています。

レトロ調の色調整

// 黄色がかったレトロ風の色調整
color *= vec3(1.15, 1.05, 0.85);

静的スキャンライン

昔のビデオみたいになるように、縦方向にスキャンラインといわれる線を描きます。明暗が交互に出るようにするためにsin関数を使用します。

静的スキャンライン

// 静的スキャンライン
float scan = sin(uv.y * uResolution.y * 0.05) * 0.08;
color -= scan;

sin関数の中にある0.05の値を変えると、線の間隔を変更できます。0.08の値は明るさの調整に使っています。

走査線

走査線は、画像の上部から下部へと移動するようにさせます。fract関数を使用することで、時間と共に線を動かせるようにします。

走査線

// 走査線
float speed = 0.25;
float y = fract(uv.y + uTime * speed);
float rolling =
    smoothstep(0.47, 0.5, y) -
    smoothstep(0.5, 0.53, y);
color += rolling * 0.1;

fract関数は、0から1の範囲の値を返すので、uTimeを足すことで時間と共に線を上から下へループで動かすことができます。rollingでは、smoothstepを使用し走査線の「幅」を調整しています。最後にcolorに加算して走査線を描画しています。

ノイズ付与

ざらつきを付与したいので、簡易的なsin関数を使用したノイズを使用します。ノイズは時間と共に変化するようにするため、uTimeを足しています。

ノイズ付与

// ノイズ
float noise = fract(
  sin(dot(uv * uResolution + uTime, vec2(12.9898, 78.233)))
  * 43758.5453
);
color += (noise - 0.5) * 0.05;

ビネット効果

ビネット効果は、画面端を暗くする処理です。画面端を暗くするのでlength(p)で中心からの距離を使用します。smoothstepを使用することで、どの範囲まで暗くするかや境目を緩やかに変化させることができます。取得した値をcolorにかけることでビネット効果が適用されます。

ビネット効果

// ビネット効果
vec2 p = uv - 0.5;
p.x *= uResolution.x / uResolution.y;
float v = smoothstep(0.9, 0.3, length(p));
color *= v;

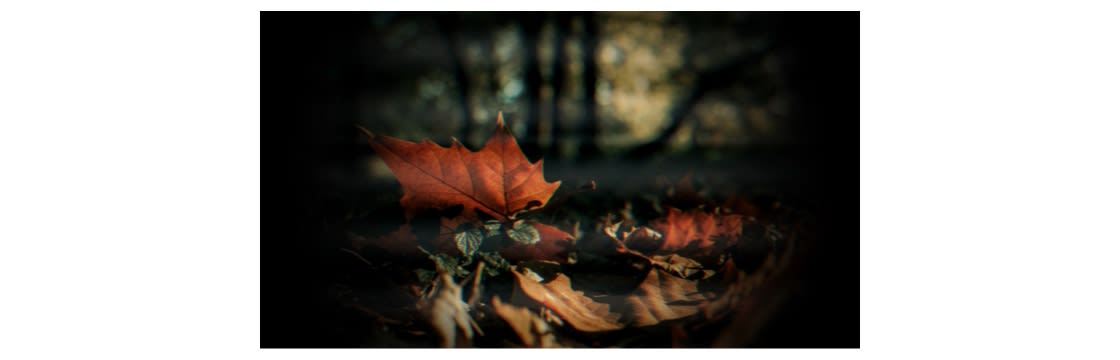

ここで紹介したVHS調変換の全コードは次のようになります。

VHS調変換

void main() {
  vec2 uv = vUv;

  // RGBずらし
  vec2 chroma = vec2(0.002, 0.0);
  float r = texture(uTexture, uv + chroma).r;
  float g = texture(uTexture, uv).g;
  float b = texture(uTexture, uv - chroma).b;
  vec3 color = vec3(r, g, b);

  // 黄色がかったレトロ風の色調整
  color *= vec3(1.15, 1.05, 0.85);

  // 静的スキャンライン
  float scan = sin(uv.y * uResolution.y * 0.05) * 0.08;
  color -= scan;

  // 走査線
  float speed = 0.25;
  float y = fract(uv.y + uTime * speed);
  float rolling =
      smoothstep(0.47, 0.5, y) -
      smoothstep(0.5, 0.53, y);
  color += rolling * 0.1;

  // ノイズ
  float noise = fract(
    sin(dot(uv * uResolution + uTime, vec2(12.9898, 78.233)))
    * 43758.5453
  );
  color += (noise - 0.5) * 0.05;

  // ビネット効果
  vec2 p = uv - 0.5;
  p.x *= uResolution.x / uResolution.y;
  float v = smoothstep(0.9, 0.3, length(p));
  color *= v;

  fragColor = vec4(color, 1.0);
}
